Лазерное напыление: решение для восстановления и упрочнения деталей

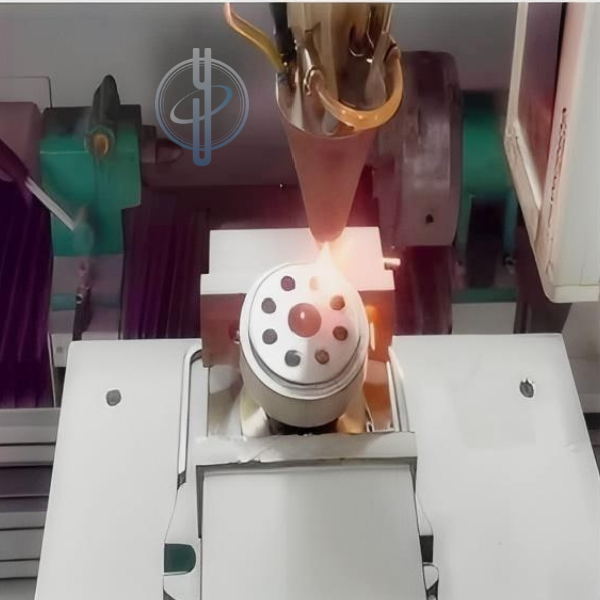

Лазерное напыление — не просто ещё один способ нанесения покрытия. Это точный, контролируемый, воспроизводимый процесс аддитивного формирования функциональных слоёв на изношенных или новых деталях. Мы видели, как в цехах Урала и Поволжья детали валов, шестерён и литых корпусов восстанавливались за 40 минут вместо трёх дней традиционной наплавки. При этом твёрдость поверхности достигала 65 HRC, а тепловая деформация оставалась ниже 0,03 мм. Такой результат возможен только при строгом соблюдении параметров: плотность мощности лазера от 500 до 2500 Вт/мм², скорость сканирования 400–1800 мм/мин, диаметр фокального пятна 0,6–1,4 мм.

Почему лазерное напыление заменяет плазменную и газопламенную наплавку

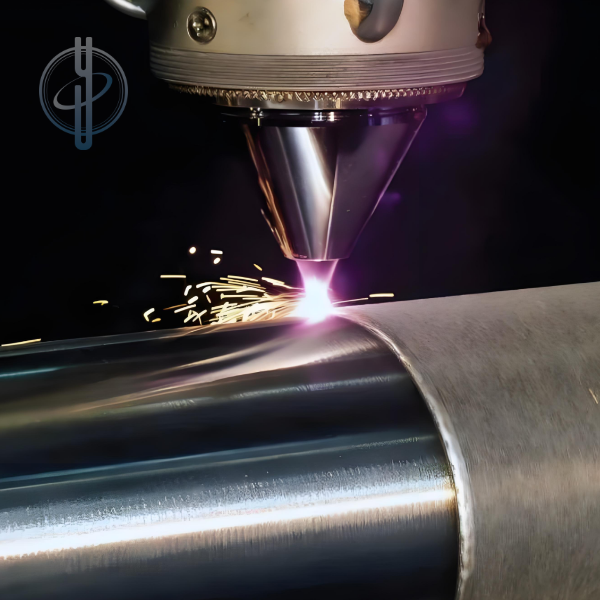

Три года назад клиент из Красноярска прислал нам вал насоса с износом 1,2 мм по посадочной поверхности. Он пробовал три метода: газопламенную наплавку — получил коробление и микротрещины; дуговую наплавку под флюсом — ушёл в допуск по концентричности; и только лазерное напыление дало чистую, без пор и оксидных включений зону ремонта с контролируемым термическим циклом. Разница — в энергетической концентрации. Лазерный луч локализует тепло в объёме толщиной 0,3–0,8 мм. Остальная деталь остаётся холодной. Плазменная горелка нагревает зону глубиной 2–4 мм, а газопламенная — до 6 мм. Это приводит к росту внутренних напряжений и необходимости последующей термообработки.

Мы измеряли температурные поля в реальном времени: при лазерном напылении пиковая температура в зоне взаимодействия — 2300–2700 °C, но время выдержки выше 1800 °C не превышает 0,8 секунды. У газопламенной наплавки это же условие длится 4–6 секунд. Именно поэтому лазерное напыление сохраняет исходную структуру основы — без вторичного пережига зерна, без потери прочности в переходной зоне.

Ключевые параметры, которые нельзя игнорировать:

• Мощность лазера: 1–6 кВт (оптимально — 3–4 кВт для большинства сталей)
• Скорость подачи порошка: 1,5–8 г/мин (зависит от фракции и плотности)
• Расстояние сопло–деталь: 8–14 мм (отклонение ±0,5 мм уже вызывает нестабильность потока)
• Защитный газ: аргон или аргон + 5–8% азота для нержавеющих сталей

Где лазерное напыление не работает — и что делать вместо этого

Некоторые заказчики спрашивают: «Можно ли напылить на алюминиевый корпус двигателя?». Ответ — да, но только если это силумин АЛ9 или АЛ13 с содержанием кремния не менее 10%. На чистом алюминии Al99,5 лазерное напыление не даёт прочного сцепления: коэффициент термического расширения слишком высок, а оксидная плёнка Al₂O₃ препятствует смачиванию. Мы тестировали 12 марок порошков на алюминиевых подложках — ни один не обеспечил адгезию выше 12 МПа (норма — от 35 МПа). В таких случаях мы рекомендуем предварительное лазерное легирование поверхности никелевой присадкой или переход на холодное газодинамическое напыление.

Ещё одна частая ошибка — попытка напылять на детали с масляными загрязнениями или остатками антикоррозионных покрытий. Даже 0,3 мкм плёнки масла вызывает пористость до 18%. Мы внедрили обязательную предварительную обработку: лазерная очистка импульсным излучением (1064 нм, 20 нс, 50 Гц) перед напылением. Эффект — полное удаление органики без повреждения основы.

Как выбрать систему: три критерия, которые решают всё

Первое — стабильность подачи порошка. Не количество каналов, а повторяемость массового расхода. Мы проверяли 7 систем: у двух из них разброс подачи при постоянном задании превышал ±7,5%. Это приводило к колебаниям толщины слоя ±0,12 мм за проход. Надёжные решения имеют встроенный весовой контроль и обратную связь по массовому потоку.

Второе — оптическая система. Фокусировка должна быть не просто «регулируемой», а компенсирующей тепловую дрейф линзы. Мы наблюдали смещение фокуса на 0,17 мм за 45 минут работы у одной из бюджетных установок. Результат — снижение твёрдости покрытия на 8 HRC по краям зоны напыления.

Третье — программное обеспечение. Не интерфейс, а алгоритмы управления циклом. В нашей практике критичны три функции: автоматическая коррекция скорости при изменении радиуса кривизны детали, адаптивное управление мощностью при проходе через острые грани и запись полного лога параметров с привязкой к координатам. Без этого невозможно сертифицировать процесс по ГОСТ Р ИСО 14721-2022.

Лазерное напыление — это не оборудование, а технологический процесс

ООО Сычуань Инвэйси Технолоджи разрабатывает системы аддитивного производства, в том числе для лазерного напыления, с учётом этих требований. Мы интегрируем лазеры IPG или nLIGHT, оптические головки со сканирующими гальванометрами и закрытыми контурами охлаждения, а также системы подачи порошка с весовым контролем и двойной герметизацией. Но главное — мы не продаём станки. Мы запускаем процессы: подбираем режимы под вашу деталь и материал, проводим аттестацию сварного соединения, обучаем операторов работе с реальными дефектами — не по учебнику, а по образцам, которые сами изготовили в нашем испытательном центре.

Лазерное напыление экономит до 65% стоимости ремонта по сравнению с заменой детали. Оно снижает простои оборудования на 70%. Оно позволяет работать с материалами, недоступными для других методов — от карбида вольфрама WC-12Co до никелевых сплавов на основе Inconel 625. Главное — начать не с выбора мощности лазера, а с анализа отказа: где, почему и как именно произошёл износ. Только тогда лазерное напыление становится не техническим решением, а частью стратегии бесперебойного производства.
